GXF(SJG)系列管道斜流式风机广泛适用于工业和民用建筑的送排风系统,GXF系列风机应用斜流子午加速设计方法，采用鼓形或直行风筒、锥形轮毂、扭曲翼形叶片结构形式。兼有离心式风机压力系数较高和轴流式风机流量系数较大的特点，具体有噪声的是、耗电省、结构紧凑等优点，卧式、立式安装均可。可根据输送介质的要求，制成防腐、防爆型，用于输送有腐蚀醒、易燃易爆的气体。本系列风机亦可制成屋顶式，表示方法为机号后面加字母“W"。

GXF(SJG)系列管道斜流式风机机号：2#－8# 风量:200－25000m3/h 全压:54－1200Pa
特点：采用鼓形风筒、锥形轮毂叶轮,风压高、风量大、噪音低、耗电省、结构紧凑等优点,卧式、立式安装均可,最适用于直管道和加压送排风,材料可用玻璃钢或钢制作,也可制成屋顶式、进出风口可加设消音器，应用：工业和民用建筑的送排风系统。GXF-II管道斜流风机机号：4#-14# 风量:2472-114829m3/h 全压:132-1930Pa，特点：直形风筒、锥形轮毂叶轮,风压高、噪音低、耗电省、结构紧凑等优点,卧式、立式安装均可,最适用于直管道和加压送排风,可制成屋顶式，应用：工业和民用建筑的送排风系统。

GXF(SJG)系列管道斜流式风机性能参数

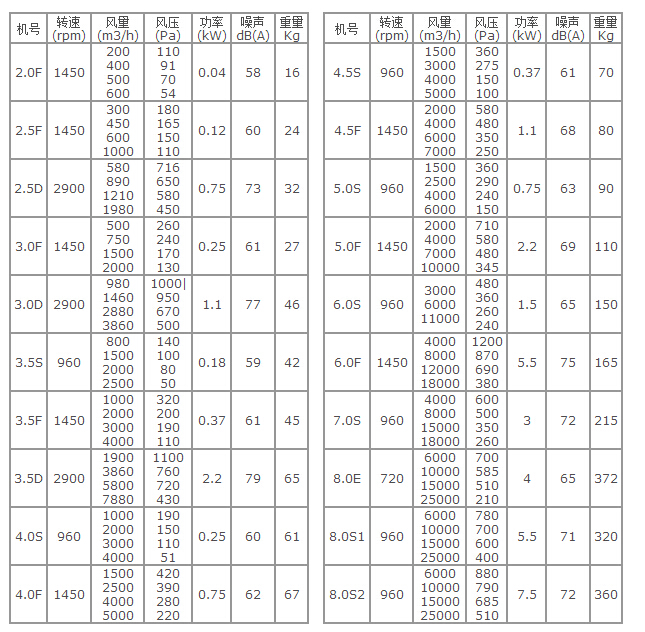

GXF-1管道斜流风机参数

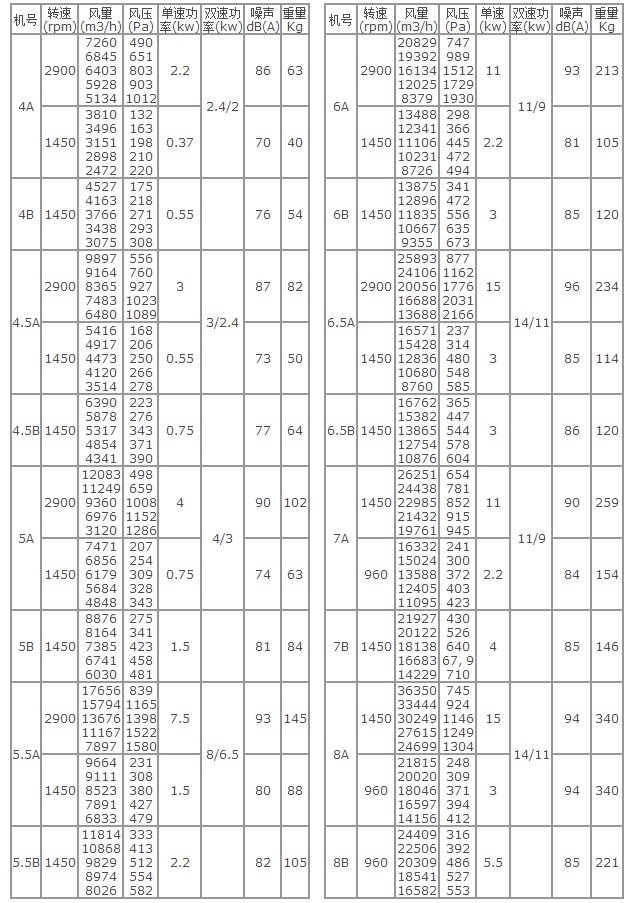

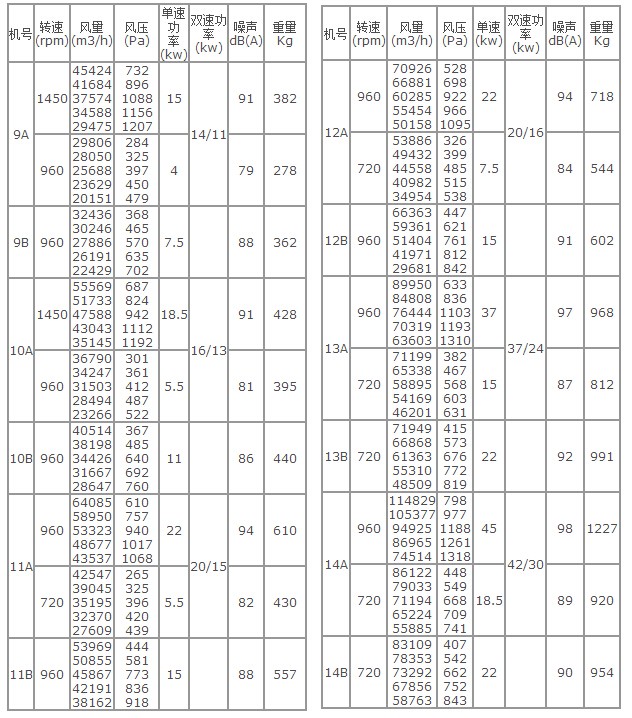

GXF-11管道斜流风机参数

GXF-1型风机外形尺寸表(单位：mm)

机号	D	D1	D2	D3	L1	L2	L	A	B	H	n-Φ1	4-Φ2
2	200	240	260	350	160	280	320	110	160	190	6-Φ6.5	Φ10.5
2.5	250	290	310	420	195	350	390	150	200	230	6-Φ6.5	Φ10.5
3	300	340	360	470	195	350	390	190	240	260	6-Φ6.5	Φ10.5
3.5	350	390	410	550	250	460	500	230	280	290	8-Φ8.5	Φ12.5
4	400	440	460	610	250	460	500	270	320	330	8-Φ8.5	Φ12.5
4.5	450	490	510	660	265	490	530	300	360	350	8-Φ8.5	Φ12.5
5	500	550	570	750	315	590	630	300	460	390	8-Φ8.5	Φ12.5
6	600	650	680	870	350	650	700	420	500	460	10-Φ10.5	Φ14.5
7	700	750	780	903	350	650	700	500	600	480	10-Φ10.5	Φ14.5
8	800	850	880	1120	450	850	900	580	700	580	10-Φ12.5	Φ14.5

机号	D1	D2	L	H	M1	M2	M3	M4	Φ1
4	410	470	450	270	300	340	200	300	Φ10.5
4.5	460	520	450	300	300	340	250	350	Φ10.5
5	510	580	500	320	340	380	300	400	Φ10.5
5.5	560	630	570	350	420	460	400	500	Φ14.5
6	610	690	570	380	420	460	400	500	Φ14.5
6.5	660	740	570	410	420	460	400	500	Φ14.5
7	710	790	600	430	440	480	500	600	Φ14.5
8	810	890	730	490	560	600	500	600	Φ14.5
9	910	990	800	560	600	660	600	700	Φ16.5
10	1010	1090	920	610	720	780	600	700	Φ16.5
11	1110	1260	1030	660	730	800	700	800	Φ16.5
12	1210	1310	1100	730	820	880	800	900	Φ16.5
13	1310	1410	1150	760	830	900	900	1000	Φ16.5
14	1410	1510	1230	800	930	1000	900	1000	Φ16.5
