空调机组在选型方面应注意哪些方面
山东宇之捷空调设备有限公司是专业的高大空间专用冷暖空调机组厂家,长年从事高大空间专用冷暖空调机组的生产与销售工作,对于其他空调设备也有着极其丰富的技术和经验,今天和大家一起分享空调机组在选型方面应注意哪些方面

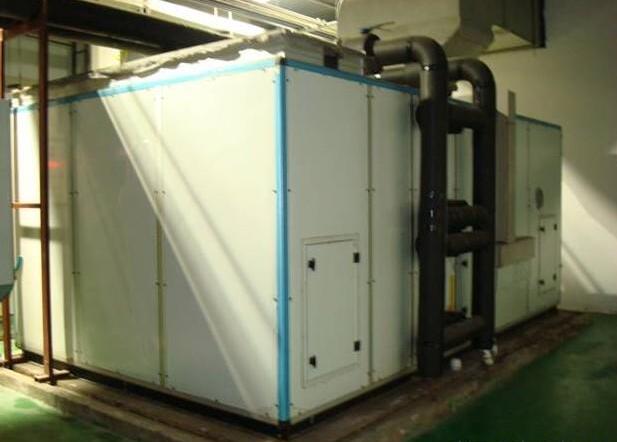

空气处理机组主要用于处理室内空气和供新风,一般有回风工况和新风工况两种工作状态。
空气处理机组的选择一般由三个主要参数决定:风量、表冷器排管数和机外余压。
先根据系统需要的风量确定空气处理机组的型号,然后根据需要提供的冷量来决定其排管数,如此便可确定。根据系统需要的余压要求确定余压。
空气处理机组一般有吊顶式和落地式两种。落地式包括立式和卧式两种。另外机组的送回风方式也有多不同。徐根据建筑情况和建筑业主要求进行最终的确定。
注意:空调工况的制冷(热)量比新风工况时要小。
具体选型如下:
一、机组选型
机组选型步骤:
A.估算或计算冷负荷 估算总冷负荷,或通过有关的负荷计算法进行计算。
B.估算或计算热负荷 估算总热负荷,或通过有关的负荷计算法进行计算。
C.初定机组型号 根据总冷负荷,初次选定机组型号及台数
D、确定机组型号 根据总热负荷,校核初定的机组型号及台数。并确定机组型号。
二、机组选型案例
例:建筑情况:北京市某办公楼建筑面积为11000 m2
2,空调面积为 10000 m2
其中大会议室面积500 m2,小会议室面积为 1500 m2,办公楼建筑面积为8000 m2含有新风。
A.计算冷负荷。
a.按空调冷负荷法估算:
大会议室500 x 358=179000W=179Kw 小会议室:1500 X 235=352500=352.5kw 办公区:7000X 151=1057000=1057kw 合计:358十235+1208=1588.5KW 选主机时负荷:1588.5X0.70=1112kw b.按建筑面积法估算:
11000X98=1212000W=1078kW
c.由1)、2)计算结果,冷负荷按1112KW计算。
B.计算热负荷
按空调热负荷法计算: 11000 X 60=660000W=660KW
C.初选定机组型号及台数: 1、 若方案采用水源热泵
① 确定机组型号:总冷负荷为1112kw,两台GSHP580型水源热泵机组机组在水温为
16~18℃,供回水温度7~17℃时制冷量为1152kw。略大于冷负荷,符合要求。
总热负荷为660kw,一台GSHP580型水源热泵机组在水温为16~18℃,供回水温度55~45℃时制热量为665kw。略大于热负荷,符合要求。
② 最后确定为两台GSHP580型水源机组,其中,夏季制冷时,采用两台机组,冬季制热时,采用一台机组即可(在室外温度较低时采用两台机组进行制热)。
2、 .若方案采用风冷热泵中央空调组机
① 确定机组型号:
根据以上计算,总冷负荷为1112kw,两台LSBLGRF560M模块热泵系列风冷(热)
泵机组供回水温度7~17℃时制冷量为1120kw.略大于冷负荷,符合要求。 总热负荷为660kw,一台LSBLGRF560M型机组,供回水温度55~45℃时制热量为588kw.略小于热负荷,符合要求。
② 最后确定为两台LSBLGRF560M型模块热泵系列风冷(热)泵机组,其中,夏季制冷时,采用两台机组,冬季制热时,采用一台机组即可(在是外温度较低时采用两台机组进行制热)。
3、 若采用水冷中央空调组机
① 根据以上计算,总冷负荷为1112kw,两台LSBLG640Z型水冷中央空调机组供回水温度7~17℃时制冷量为1278kw.略大于冷负荷,符合要求。 ② 最后确定为两台LSBLG640Z型水冷中央空调机组,其中,夏季制冷时,采用两台机组。
